電動扳手作為一種常見的電開工具，其運用較為頻頻，其間一種可以完成定扭矩輸出的電動扳手又稱為定扭矩電動扳手。現有的定扭矩電動扳手包含殼體，殼體上設置有電機即動力源，殼體前端設置有經過傳動組織與電機傳動相連的套桿，套桿作為扭矩輸出構造用于向外輸出扭矩。為了可以完成定扭矩的輸出，電動扳手具有扭矩檢測局部，扭矩檢測局部檢測扭矩輸出構造的輸出扭矩，然后完成抵達指定扭矩時中止動力輸出，現有定扭矩電動扳手的扭矩檢測局部基本都是經過檢測電動扳手的電流來完成的，當電動扳手施加扭矩必定水平后，套桿的滾動會受阻，這會影響電動扳手的電流輸出，然后判別扭矩輸出構造處的輸出扭矩，電流畢竟與輸出扭矩只是有對應聯絡，而沒有換算聯絡，這種經過檢測電流來判別輸出扭矩的方式存在的大問題就是丈量精度差，無法完成在高精度范疇中運用。

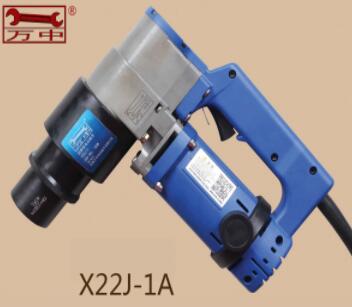

定扭矩電動扳手
此外現有技藝中的，為了豐厚電動扳手的功用，電動扳手常常還具有大扭矩和小扭矩輸出才干，但是其為了完成大扭矩、小扭矩輸出之間的轉化，其也是經過雜亂的傳動變速組織來完成的，不只構造雜亂，而且由于整個傳動途徑上減速傳動過多，大扭矩輸出時的套桿轉速極地，電動扳手的作業效率較差。
技藝完成要素：
本發明的企圖在于供應一種定扭矩電動扳手，以處置現有技藝中對扭矩輸出構造的輸出扭矩檢測精度差的問題。
為處置上述技藝問題，本發明中的技藝方案如下：
一種定扭矩電動扳手，包含殼體，殼體前端設置有滾動軸線沿前前方向延伸的扭矩輸出構造，殼體后端安裝有電池，殼體上固定設置有反作用力丈量臂，反作用力丈量臂上設置有用于與相應固定部件傳力協作以檢測所示反作用力丈量臂所受作用力的力檢測構造，力檢測構造包含力傳感器。
所述力檢測構造包含內設有液壓油的活塞腔，活塞腔在反作用力丈量臂寬度方向的兩頭分別導向挪動安裝有榜首活塞和第二活塞，力傳感器為銜接于活塞腔上的壓力傳感器。
力傳感器包含設置于反作用力丈量臂相對兩邊的榜首壓力傳感器和第二壓力傳感器。
殼體上設置有少兩個與所述扭矩輸出構造傳動銜接并用于分別向所述扭矩輸出構造輸出不同大小扭矩的動力源。
所述殼體上設置有前后布置的前傳動輪和后傳動輪，所述扭矩輸出構造設置于所述前傳動輪上，后傳動輪與前傳動輪之間經過單向傳動構造傳動銜接，其間一個動力源與所述前傳動輪傳動相連，別的一個動力源與所述后傳動輪傳動相連。
前傳動輪與后傳動輪同軸線設置，所述單向傳動構造為棘輪傳動構造或單向軸承傳動構造。
與所述前傳動輪傳動相連的動力源為電機，與所述后傳動輪傳動相連的動力源為液壓缸。
本發明的有利作用為：運用時，經過扭矩輸出構造向螺栓或螺母輸出扭矩，當擰緊到必定水平，螺栓或螺母不能持續擰緊，根據作用力和反作用力，此刻殼領會遭到一個反作用力，反作用力丈量臂的力檢測構造被擋到一個固定部件上，經過力傳感器檢測此刻殼體所遭到的反作用力，根據該反作用可準確換算出扭矩輸出構造處的輸出扭矩。
無論是正轉輸出扭矩仍是回轉輸出扭矩，經過活塞腔的設置，僅需運用一個壓力傳感器即可，削減傳感器部件，不只可以降落反作用力丈量臂的構造雜亂水平，還可降落產品的本錢。
本發明中，經過設置個數不只有的動力源，每個動力源向扭矩輸出構造輸出不同大小的扭矩，在面對不同的扭矩輸出環境時，只需運用不同的動力源動力輸出即可，相比現有技藝中，僅有一個動力源而需求雜亂的傳動組織來完成不同扭矩輸出而言，構造簡單。
液壓缸用于完成大扭矩輸出，電機用于完成小扭矩輸出，電機在經過前傳動輪帶動動力輸出面扭矩輸出時，由于單向傳動構造的存在，不會對液壓缸形成影響，在需求運用液壓缸輸出扭矩時，液壓缸經過后傳動輪、前傳動輪向動力輸出面輸出扭矩，單向傳動構造不停止減速，因此可以完成快轉速的大扭矩輸出，進步作業效率。本文來源：
